Швед Дмитрий, январь 2024
Введение
Приложение OCAD Sketch было выпущено уже пару лет назад и за это время уже выпущено несколько обновлений. Если при рисовании карт вы до сих пор его не использовали, то самое время немного узнать, для чего оно может вам пригодиться.
OCAD Sketch — это приложение для рисования карт по спортивному ориентированию в полевых условиях. (на местности, в лесу, …).
OCAD Sketch работает совместно с широко известным приложением для картографии — OCAD.
До недавних пор большинство полевых работы по нарисовке карт выполнялись на специальных кальках. Калька крепилась на планшет (столик) из пластика, под калькой находились какие-то материалы-основы (или аэрофото или рельефная карта) и картограф карандашом на кальке рисовал все что видел вокруг. Потом эта калька сканировалась и использовалась как подложка для нарисовки карты в программе OCAD-е.
Но прогресс неумолимо идет вперед и на помощь нам приходят как специальное оборудование так и специальное программное обеспечение. Программа OCAD Sketch как раз может нам помочь постепенно отказаться от калек.
Где взять OCAD Sketch
OCAD Sketch распространяется бесплатно на App Store и в Google Play, работает он под iOS и Andoid. НЕ работает — под Windows.
Варианты работы с OCAD-ом
На самом деле можно рассматривать как минимум 2 варианта при полевых работах на компьютере.
Один вариант — лаптоп или планшет под Windows, на нем запускается OCAD, в ходе полевых работ все увиденное сразу рисуется стандартными OCAD-овскими значками. По окончании полевых работ у вас сразу же на руках получается готовый вариант карты.
Второй вариант — планшет под Android/iOS, на нем работает OCAD Sketch. Нарисовка карты в нем происходит в режиме «свободного художника», то есть линиями разной толщины и разного цвета вы при помощи или пальца или специальной «ручки» рисуете «как-бы карту». На самом деле правильнее назвать это еще не картой, а картинкой или схемой. По окончании полевых работ надо перенести все нарисованное в OCAD в виде «подложки» и затем аккуратно обрисовать при помощи специальных значков.
Плюсы и минусы. В цене вариант лаптопа-планшета под Android выйдет несколько дешевле чем планшет от Microsoft-a (?).
Аккуратная нарисовка карты прямо в OCAD-e во время полевых работ может занять больше времени чем фривольное рисование линий Stylus Pen карандашом.
Как происходит работа с OCAD Sketch
Начинаем с нашего проекта в OCAD-e. Подгружаем туда все возможные топоосновы, аэрофото и все возможные основы которые можно получить из LIDAR данных. Что-то (основные дороги, дорожки, …) возможно получится сразу же прорисовать по результатам просмотра аэрофото снимков.
Подготовили материалы, экспортируем проект в OCAD Sketch.
Обмен данными между компьютером (на котором работает OCAD) и планшетом (на котором работает OCAD Sketch) происходит очень легко и гармонично. Выбирая возможность обмена данными через Облако нам ни о чем не надо заботиться.
Получили проект в OCAD Sketch, идем на местность, схематично рисуем что видем кругом.
Закончили рисовать, выгрузили в облако, скачали изменения на компьтер в OCAD, подгрузили их в виде подложки (Template) и обрисовали все при помощи стандартных значков.
На следующий день — пошли еще в лес порисовали, вечером опять через Облако скачали данные на компьютер, опять порисовали в OCAD-e и так до конца, пока не закончим работу над картой.
Преимущества использования OCAD Sketch

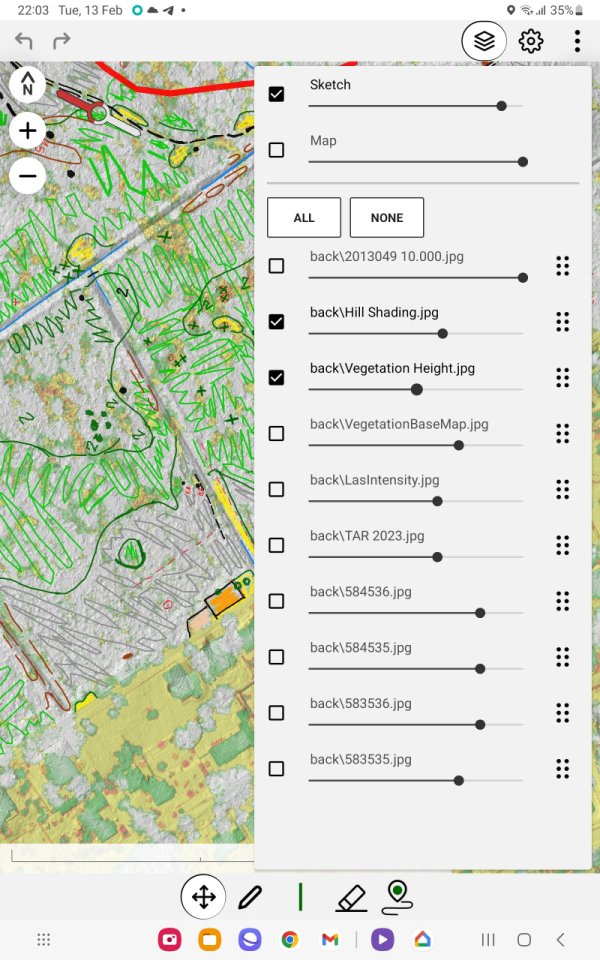

— всегда под рукой весь возможный набор основ. В качестве основ можно использовать весь спектр исходных материалов, какой у вас только может быть (аэрофото, материалы полученные с LIDAR данных — рельефные линии, схемы растительности, схемы густоты леса, схемы «теней» рельефа, предыдущая карта этой местности). Работая на местности с этими слоями их можно показывать-прятать, показывать комбинацию нескольких слоев, менять прозрачность каждого слоя.
— нарисовка идет намного аккуратнее, так как есть возможность использовать разные цвета (с калькой я обычно использовал только один простой карандаш), есть возможность рисовать линии нужной толщины
— в планшет встроен компас, сориентировать карту на север можно одним кликом
— используя GPS мы всегда (с определенной точностью) видем свое местоположение на карте
— масштаб можно менять в очень широких пределах (на кальках у нас масштаб всегда один и тот же)
Минусы использования OCAD Sketch
— на покупку планшета придется потратить какую-то сумму денег (от 400 евро и выше?)
— простой планшет нельзя использовать во время дождя. Всепогодные модели планшетов стОят значительно дороже.
— в очень солнечный день яркости планшета может не хватать чтобы все детали были легко различимы
— планшет весит больше чем пластик с калькой. При работе с планшетом в течении нескольких часов рука может сильно устать.
— быстро расходуется аккумулятор (используется GPS, яркий экран в солнечную погоду и так далее), проблему можно решить если взять запасной Aku-bank хотя бы на 10.000 АмперЧасов.
Дополнительная информация
По тому как работать с приложением есть много хороших видео на Youtube и довольно подробная информация на Wiki страничке OCAD-a.
https://www.ocad.com/en/ocad-
https://www.youtube.com/watch?
